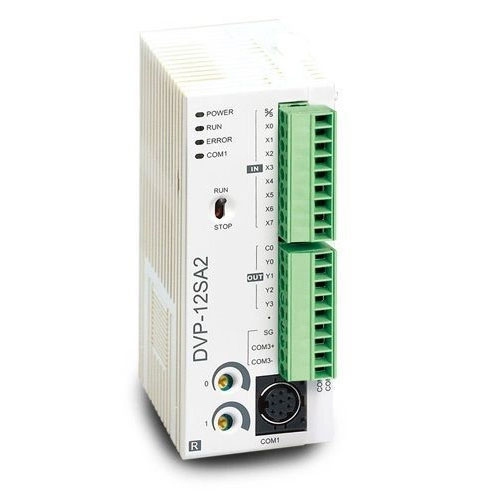

2-е поколение компактных ПЛК с расширенными возможностями

• Компактный ПЛК с возможностью управления движением
• Поддержка двухосевой линейной/дуговой интерполяции
• Увеличенный объем памяти
• Поддержка сетевого протокола PLC-Link (макс. скорость: 912 кб/с)

Основные характеристики:

• ЦПУ: 12 входов/выходов (8DI/4DO)
• Расширение до 480 входов/выходов (2 шины расширения)
• Память: программа - 16k шагов, регистры - 10k слов
• Время обработки 1 инструкции: базовая - 0,35...1мкс; прикладная (MOV) - 3,4 мкс
• Три встроенных коммуникационных порта: 1*RS-232 и 2*RS-485 (Modbus ASCII/RTU). Могут работать в режимах ведущего и ведомого.
• 4 высокоскоростных импульсных выхода : 2 по 100кГц и 2 по 10кГц.
• 8 каналов высокоскоростного счета и внешних прерываний: 3 по 100кГц и 5 по 10кц, 1 АВ-фазный вход 50Кгц.

Подключение до 8 специальных модулей:

Модули аналогового ввода/вывода, температурные, модуль DIP-переключателей, коммуникационные (Profibus/deviceNet), модуль позиционирования

Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом.

Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине
