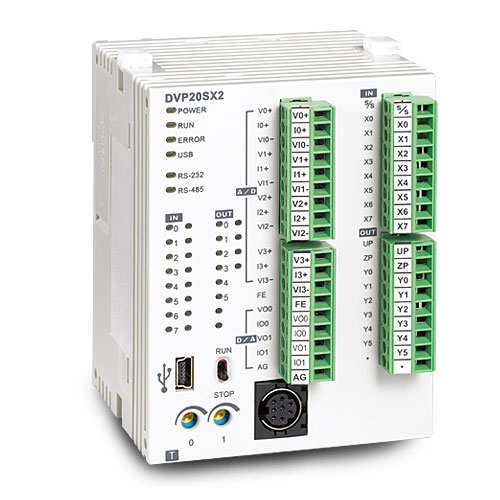

DVP-SX2

2-ое поколение компактных ПЛК со встроенными аналоговыми входами/выходами

• Входы/выходы ЦПУ: 20 (8DI/6DO, 4AI/2AO);
• Расширение до 494 входов/выходов (14 + 2 шины расширения);
• Высокоскоростные импульсные выходы: 2 канала (Y0, Y2) - до 100кГц, 2 канала (Y1, Y3) - до 10кГц;
• Память: программа - 16К шагов, регистры данных - 10К Слов;
• Высокая скорость обработки инструкций: базовая (LD) - 0,35...1мкс; прикладная (MOV) - 3,4мкс;
• Встроенные порты USB, RS-232 и RS-485 (ModBus ASCII/RTU, Master/Slave)
• Поддерживает 2-ух осевую линейную и дуговую интерполяцию.

Документация

Модельный ряд

Характеристики

Применение

Системы обозначений

Модельный ряд

Название DVP20SX211R

Цена указана c НДС*

25 272 ₽

Подробнее

Название DVP20SX211S

Цена указана c НДС*

25 704 ₽

Подробнее

Название DVP20SX211T

Цена указана c НДС*

25 848 ₽

Подробнее

Характеристики

Основные характеристики:

Входы/выходы ЦПУ: 20 (8DI/6DO, 4AI/2AO);
Расширение до 494 входов/выходов (14 + 2 шины расширения);

Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом.

Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине

Высокоскоростные импульсные выходы:
2 канала (Y0, Y2) - до 100кГц, 2 канала (Y1, Y3) - до 10кГц;
Память: программа - 16К шагов, регистры данных - 10К Слов;
Высокая скорость обработки инструкций: базовая (LD) - 0,35...1мкс; прикладная (MOV) - 3,4мкс;
8 каналов высокоскоростного счета и внешних прерываний:
2 канала по 100кГц, 6 каналов по 10кГц;

1-ф. 1 вход		1-ф. 2 входа		2-ф. 2 входа
Кол-во	Частота	Кол-во	Частота	Кол-во	Частота
2/6	100кГц/10кГц	2	100кГц	1/3	15кГц/5кГц

Поддерживает 2-ух осевую линейную и дуговую интерполяцию
Совместимость с программами для контроллеров DVP-SX
ПИД-управление температурой и влажностью
Аналоговое управление 2-мя преобразователями частоты
Встроенная процедура опроса ведомых устройств (PLC EASY LINK) облегчает управление производственной линией

Применение

Основные области применения

ПИД-управление температурой и влажностью
2-х осевое управление постоянной скоростью двигателя переменного тока
Рабочая станция управления производственной линией (PLC EASY LINK)
