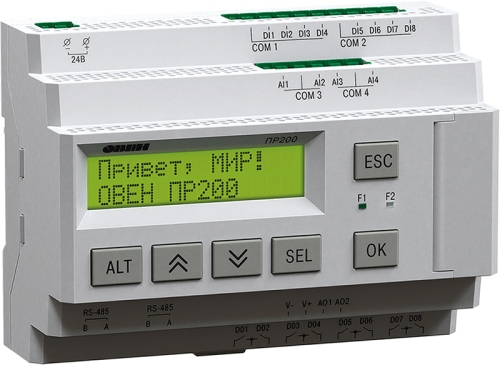

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).
|

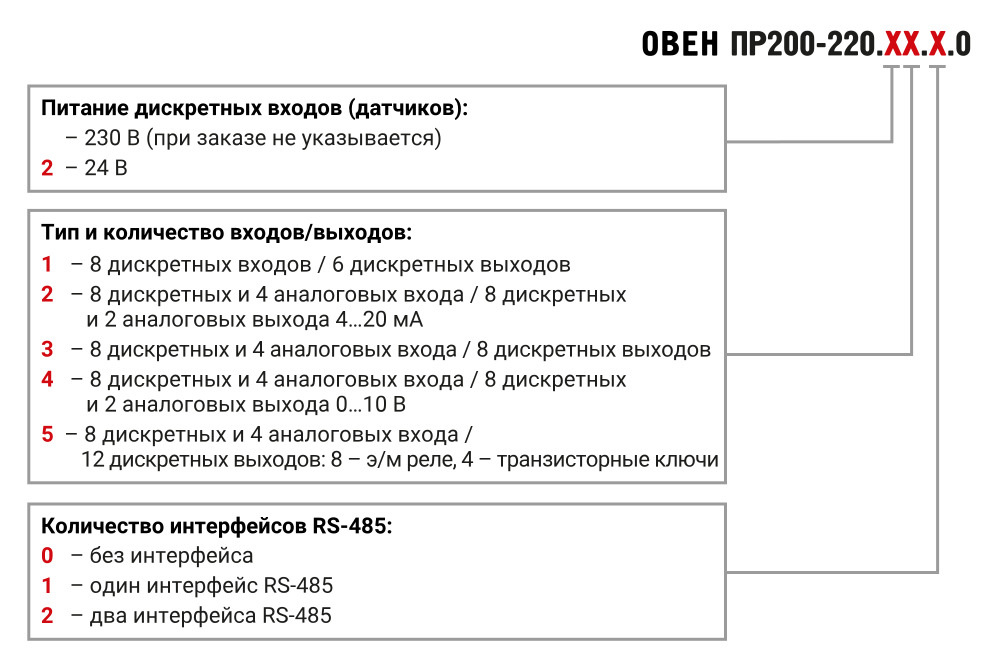

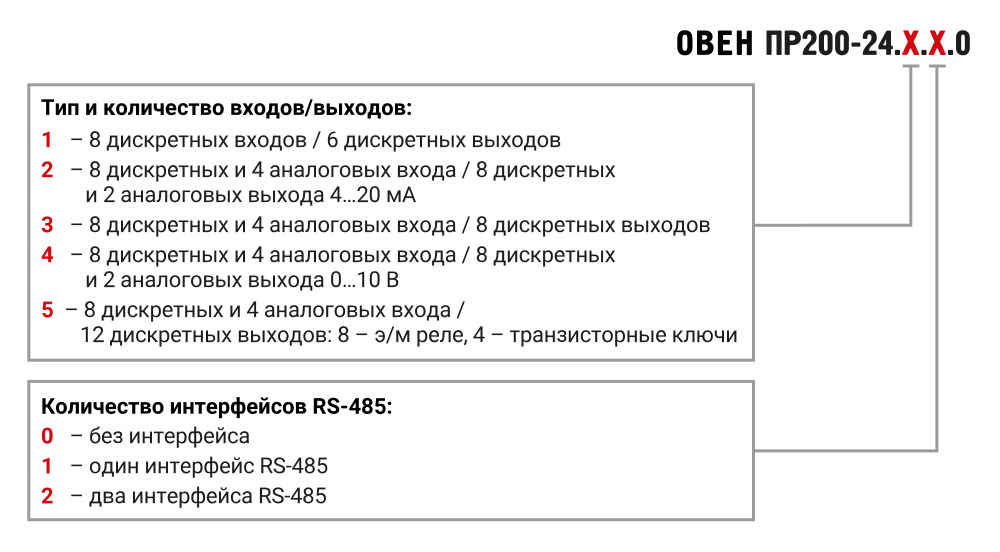

Наименование |
ПР200-230 |
ПР200-24 |
|
Программирование |
||
|
Среда программирования |
Owen Logic |
|
|
Объем Retain-памяти |
1016 байт |
|
|
Стек |
динамический |
|
|
Объем памяти сетевых переменных (режим slave) |
128 байт |
|
|
Объем памяти сетевых переменных (режим master) |
128 байт |
|
|
Память ПЗУ |
128 кбайт |
|
|
Память ОЗУ |
32 кбайт |
|
|
Интерфейс программирования |
miniUSB |
|
|
Общие сведения |
||
|
Диапазон переменного напряжения питания |
90…264 В (номинальное 230 В, при 50 Гц) |
- |
|
Диапазон постоянного напряжения питания |
127...373 В (номинальное 230 В) |
19...30 В (номинальное 24 В) |
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
|
Часы реального времени |
есть |
|
|
Модули расширения ПРМ |
да, до 2 шт. |
|
|
Встроенный источник питания |
есть (в зависимости от модификации) |
нет |
|
Дискретные входы |
||
|
Количество |
8 |
|
|
Тип |
Дискретный фазовый (ДФ) |
- |
|
Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) |
|
|
Номинальное напряжение питания |
~230 В |
- |
|
Гальваническая развязка |
групповая по 4 входа (1-4, 5-8) |
- |
|
Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
- |
|
Тип |
Дискретный (Д) |
|
|
Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором |
|
|
Номинальное напряжение питания |
=24 В |
|
|
Гальваническая развязка |
групповая по 4 входа (1-4, 5-8) |
|
|
Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
|
|
Аналоговые входы |
||
|
Количество |
до 4 |
|
|
Тип измеряемых сигналов |
0…10 В, 4…20 мА, 0…4 кОм |
|
|
Разрешающая способность АЦП |
12 бит |
|
|
Период обновления значений всех каналов, не более |
10 мс |
|
|
Работа в дискретном режиме |
да |
|
|
Гальваническая развязка |
отсутствует |
|
|
Дискретные выходы |
||
|
Количество |
до 12 |
|
|
Тип |
релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) |
|
|
Допустимый ток нагрузки, не более |
||
|
Релейные (Р): |
5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока |
|
|
Транзиторные (К): |
0,2 А при напряжении не более 60 В постоянного тока |
|
|
Гальваническая развязка |
групповая по 2 выхода |
групповая по 4 выхода |
|
Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
2830 В |
|
Аналоговые выходы |
||
|
Количество |
до 2 |
|
|
Тип аналогового выхода |
4...20 мА (И) или 0...10 В (У) – выбирается при заказе |
|
|
Разрядность ЦАП |
10 бит |
|
|
Гальваническая развязка |
выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В |
|
|
Коммуникационные возможности |
||
|
Интерфейс RS-485 (до 2 шт. – выбирается при заказе) |
||
|
Протокол связи |
Modbus RTU/ASCII |
|
|
Режим работы |
Master/Slave |
|
|
Индикация и управление |
||
|
Тип дисплея |
текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
|
|
Поддерживаемые языки |
русский, английский |
|
|
Количество механических кнопок |
6 |
|
|

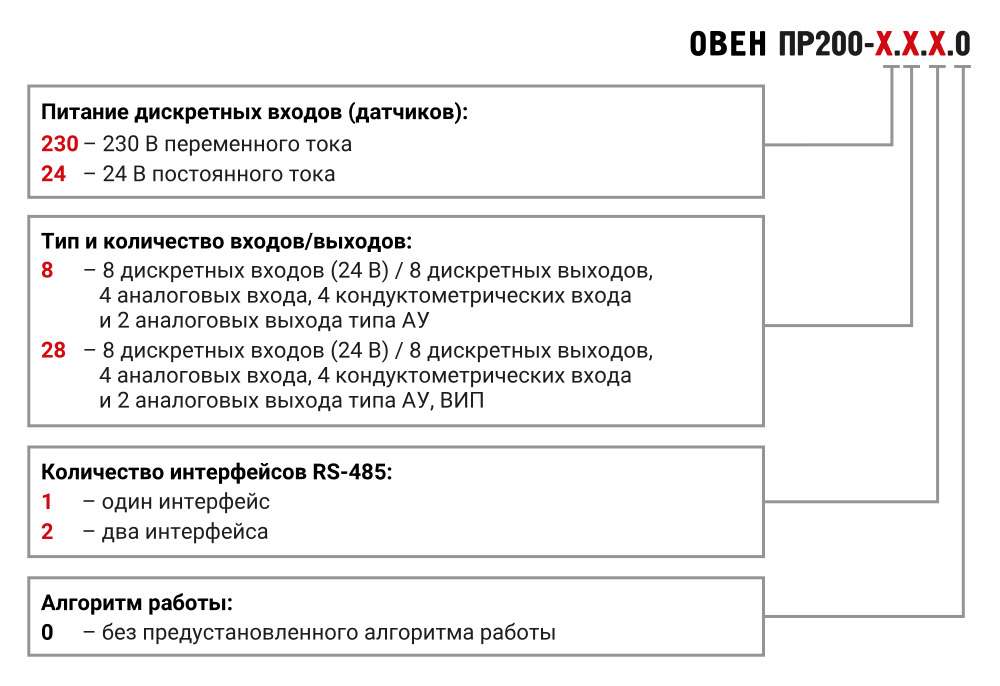

Наименование |
ПР200-230 |
ПР200-24 |
|
Программирование |
||
| Среда программирования | OwenLogic | |
| Объем Retain-памяти | 1016 байт | |
| Стек | динамический | |
| Объем памяти сетевых переменных (режим slave) | 128 байт | |
| Память ПЗУ | 128 кбайт | |
| Память ОЗУ | 32 кбайт | |
| Интерфейс программирования | miniUSB | |
|
Общие сведения |
||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 19...30 В (номинальное 24 В) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | есть | |
| Модули расширения ПРМ | да, до 2 шт. | |
| Встроенный источник питания | есть (в зависимости от модификации) | нет |
|
Дискретные входы |
||
| Количество | 8 | |
| Тип |
Дискретный (Д) |
|
| Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
| Номинальное напряжение питания | =24 В | |
| Гальваническая развязка | групповая по 4 входа (1-4, 5-8) | |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | |
|
Аналоговые входы |
||
| Количество | 4 | |
| Тип измеряемых сигналов |
Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. Настройка осуществляется ТОЛЬКО программно, перемычки устанавливать не нужно |
|
| Разрешающая способность АЦП | 12 бит | |
| Период обновления значений всех каналов, не более | 10 мс | |
| Работа в дискретном режиме | да | |
| Гальваническая развязка | отсутствует | |
| Режим температурной компенсации | ||
| Температурная компенсация | 18, 20 или 25 ºС (устанавливается в OwenLogic) | |
| Диапазон компенсации температуры раствора | 0…50 ºС | |
| Допустимый диапазон значений коэффициентов датчиков электропроводности (коэффициентов ячеек) | 0,05…2 | |
| Время обновления данных от входа, не более | 800 мс | |
| Входы для измерения электропроводности (CDM) | ||
| Диапазон измерения электропроводности |
0...200 мкСм/см, 0...2000 мкСм/см |
|
| Тип схемы измерения | двухэлектродная, четырехэлектродная | |
| Предел основной приведенной погрешности | ±1,5 % | |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | 0,5 от основной | |
| Погрешность измерения электропроводности, определяющей логическое состояние входа, (к максимальному значению диапазона) | ±1,5 % | |
| Рабочая частота входа | 1400 Гц | |
| Тип подключаемых датчиков электропроводности | Кондуктометрический | |
| Тип подаваемого сигнала на электроды датчика | Меандр | |
| Работа в дискретном режиме (измерение уровня) | Да | |
| Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» |
0...1999 мкСм/см (устанавливается в OwenLogic) |
|
| Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» |
1...2000 мкСм/см (устанавливается в OwenLogic) |
|
| Время обновления данных от входа, не более | 65 мс | |
|
Дискретные выходы |
||
| Количество | 8 | |
| Тип | релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) | |
| Допустимый ток нагрузки, не более | ||
| Релейные (Р): |
5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока |
|
| Гальваническая развязка | групповая по 2 выхода | |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | |
|
Аналоговые выходы |
||
| Количество | 2 | |
| Тип аналогового выхода |
Универсальный: 4...20 мА / 0...10 В Устанавливается программно |
|
| Разрядность ЦАП | 12 бит | |
| Гальваническая развязка |
выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В |
|
|
Коммуникационные возможности |
||
|
Интерфейс RS-485 (до 2 шт. – выбирается при заказе) |
||
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
|
Индикация и управление |
||
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
| Поддерживаемые языки | русский, английский | |
| Количество механических кнопок | 6 | |
