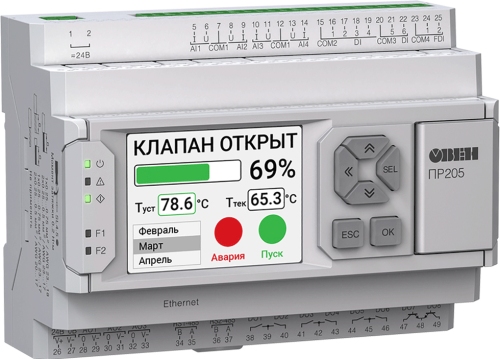

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.
Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.
Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы
Цена указана c НДС*
22 848 ₽
Цена указана c НДС*
26 298 ₽
Цена указана c НДС*
22 848 ₽
Цена указана c НДС*
26 208 ₽
Цена указана c НДС*
22 848 ₽
Цена указана c НДС*
26 208 ₽
Цена указана c НДС*
22 848 ₽
Цена указана c НДС*
26 208 ₽|
Наименование |
ПР205-230 |
ПР205-24 |
|
|
HMI |
|||
|
Тип дисплея (тип матрицы) |
Графический (IPS LCD) |
||
|
Количество отображаемых цветов |
65535 |
||
|
Диагональ |
2,4“ |
||
|
Разрешение |
320 × 240 пикселей |
||
|
Поддерживаемые языки |
Русский, английский |
||
|
Кнопки |
6 механических кнопок (с возможностью программной пользовательской настройки) |
||
|
Светодиоды |
3 сервисных, 2 пользовательских |
||
|
Программирование |
|||
|
Среда программирования |
Owen Logic |
||
|
Конфигурирование |
OwenConfigurator |
||
|
Объем Retain-памяти |
2040 байт |
||
|
Объем памяти сетевых переменных (режим slave) |
2040 байт |
||
|
Количество сетевых запросов в режиме Master |
192 |
||
|
Стек |
Динамический |
||
|
Память ПЗУ |
64 кбайт |
||
|
Память ОЗУ |
320 кбайт |
||
|
Интерфейсы программирования и конфигурирования |
microUSB, Ethernet |
||
|
Общие сведения |
|||
|
Диапазон переменного напряжения питания |
90 до 264 В (номинальное 230 В, при 50 Гц) |
~20...27 В (номинальное ~24 В, при 50 Гц) |
|
|
Диапазон постоянного напряжения питания |
127...373 В (номинальное 230 В) |
=20...36 В (номинальное =24) |
|
|
Встроенный источник питания |
=21,6...26,4 В (=24 В), 100 мА |
- |
|
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
||
|
Часы реального времени |
есть |
||
|
Модули расширения ПРМ |
Да, до 2 шт. |
||
|
Flash-память (архив) |
|||
|
Количество циклов записи и стирания |
100 000 |
||
|
Максимальный размер файла архива |
2048 байт |
||
|
Максимальное количество файлов архива |
50 шт. |
||
|
Минимальный период записи архива |
30 c |
||
|
Дискретные входы |
|||
|
Количество |
6 |
||
|
Тип |
Дискретный (Д) |
||
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
||
|
Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p |
|||
|
Номинальное напряжение питания |
=24 В |
||
|
Гальваническая развязка |
Групповая, по 4 входа |
||
|
Электрическая прочности изоляции |
510 В |
||
|
Быстрые дискретные входы |
|||
|
Количество |
2 шт. |
||
|
Тип |
Дискретный скоростной (ДС) |
||
|
Подключаемые датчики |
Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p |
||
|
Работа в режиме DI |
Да |
||
|
Минимальная длительность импульса |
5 мкс |
||
|
Максимальная частота импульсов |
100 кГц |
||
|
Номинальное напряжение питания |
24 В |
||
|
Гальваническая развязка |
Групповая |
||
|
Электрическая прочности изоляции |
510 В |
||
|
Аналоговые входы |
|||
|
Количество |
4 |
||
|
Тип измеряемых сигналов |
Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. |
||
|
Период обновления значений всех каналов, не более |
1 мс |
||
|
Работа в дискретном режиме |
Да, = 24 В |
||
|
Гальваническая развязка |
Отсутствует |
||
|
Дискретные выходы |
|||
|
Количество |
8 шт. |
||
|
Тип |
Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа) |
||
|
Допустимый ток нагрузки, не более |
|||
|
Релейные (Р) |
5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95 3 А при напряжении не более 30 В пост. тока |
||
|
Транзиторные (КТ) |
- |
0,5 А при напряжении не более 40 В постоянного тока |
|
|
Гальваническая развязка |
|||
|
Релейные (Р) |
Индивидуальная |
||
|
Транзиторные (КТ) |
Отсутствует |
||
|
Электрическая прочность изоляции |
|||
|
Релейные (Р) |
2300 В |
||
|
Транзиторные (КТ) |
- |
||
|
Аналоговые выходы |
|||
|
Количество |
3 |
||
|
Тип аналогового выхода |
Универсальный: 4...20 А/0...10 В |
|
|
|
Разрядность ЦАП |
12 бит |
|
|
|
Гальваническая развязка |
Индивидуальная |
|
|
|
Электрическая прочность изоляции |
510 В |
|
|
|
Коммуникационные возможности |
|||
|
Интерфейс Ethernet (1 шт.) |
|||
|
Протокол связи |
Modbus TCP |
||
|
Режим работы |
Master/Slave |
||
|
Интерфейс RS-485 (0 или 2 шт. – выбирается при заказе) |
|||
|
Протокол связи |
Modbus RTU/ASCII |
||
|
Режим работы |
Master/Slave |
||
Управление микроклиматом птицекомплекса
ОВЕН ПР205 предназначен для автоматизации систем управления микроклиматом в небольших и средних помещениях птицеводческих комплексов. Устройство обеспечивает мониторинг ключевых параметров: температуры, уровня влажности и скорости воздушного потока. На встроенном цветном графическом дисплее отображаются текущие значения в реальном времени. Простая интеграция в SCADA-системы и облачный сервис OwenCloud обеспечивает удаленный мониторинг за состоянием системы и ее настройку.
Управление температурой, влажностью, вентилятором, ТЭНом, задвижками и клапанами в инкубаторе птицекомплекса
ОВЕН ПР205 может применяться для автоматизации малых и средних инкубаторов. Интуитивный графический интерфейс с цветным экраном упрощает настройку параметров и мониторинг процессов в реальном времени. Интеграция с облачным сервисом OwenCloud позволяет удаленно управлять системой, анализировать архивные данные и оперативно реагировать на отклонения. Модульная архитектура, устойчивость к перепадам температуры (-20…+55 °C) и возможность расширения каналов ввода-вывода обеспечивают гибкость и надежность системы в условиях птицекомплекса.
Управление автоклавом
ОВЕН ПР205 применим для автоматизации работы автоклавов различных типов и размеров. На цветном графическом дисплее отображаются ключевые параметры системы. Большое количество входов и выходов различных типов позволяет объединить управление всей установкой в одном приборе. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленный контроль и управление.
Управление промышленным куттером
ОВЕН ПР205 может применяться для автоматизации установок с куттерами любого типа. Благодаря возможности создания в программе нескольких режимов работы, система легко адаптируется под различные виды загрузки. Цветной графический дисплей предназначен для вывода значений контролируемых параметров системы, таких как температура, давление, время работы куттера.
Управление розливом воды в 19-литровые бутыли
ОВЕН ПР205 обеспечивает управление скоростью конвейера, дозировкой и герметизацией тары на линиях с низкой и средней степенью автоматизации. Интуитивный графический интерфейс с цветным экраном позволяет оператору легко настраивать параметры розлива, отслеживать статус линии в реальном времени и оперативно вносить коррективы. Наличие интерфейса Ethernet позволяет подключать прибор к SCADA-системам для удаленного контроля производительности, анализа данных и автоматизации логистических процессов готовой продукции.
Управление вентиляцией
ОВЕН ПР205 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Устройство обеспечивает поддержание заданной температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы с различными режимами работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Интеграция в SCADA-системы и облачный сервис OwenCloud реализована через интерфейс Ethernet, что обеспечивает лёгкое подключение, удалённое управление и мониторинг.
Управление отоплением и ГВС
ОВЕН ПР205 совместим с системами ГВС и отопления, включающими до четырёх независимых контуров. Прибор обеспечивает поддержание давления за счет управления группами циркуляционных и подпиточных насосов. Готовые макросы способствуют сокращению сроков разработки программы с различными режимами работы (день/ночь, зима/лето и т.п.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг.
