Преобразователи частоты Delta Electronics VFD-E

Фильтры

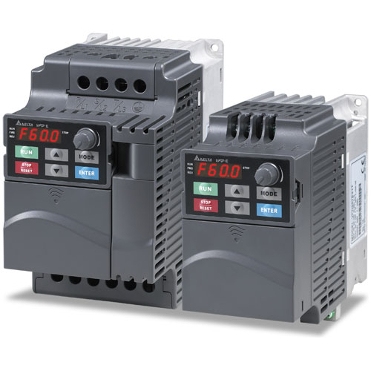

Преобразователи частоты Delta Electronics VFD-E

VFD-E
Uпит, В
Диапазон мощностей, кВт
1Ф/230
0.2 - 2.2
3Ф/400
0.4 - 22

Высокоэффективный преобразователь частоты в компактном модульном исполнении

Uпит, В
Диапазон мощностей, кВт
1Ф/230
0.2 - 2.2
3Ф/400
0.4 - 22
Документация
Модельный ряд
Характеристики
Применение
Системы обозначений
Модельный ряд
VFD002E21T
Название VFD002E21T

Цена указана c НДС*

17 352 ₽
Подробнее
VFD004E21T
Название VFD004E21T

Цена указана c НДС*

17 784 ₽
Подробнее
VFD004E43T
Название VFD004E43T

Цена указана c НДС*

23 328 ₽
Подробнее
VFD007E21T
Название VFD007E21T

Цена указана c НДС*

19 800 ₽
Подробнее
VFD007E43T
Название VFD007E43T

Цена указана c НДС*

24 768 ₽
Подробнее
VFD015E21A
Название VFD015E21A

Цена указана c НДС*

23 688 ₽
Подробнее
VFD015E43T
Название VFD015E43T

Цена указана c НДС*

32 256 ₽
Подробнее
VFD022E21A
Название VFD022E21A

Цена указана c НДС*

29 088 ₽
Подробнее
VFD022E43A
Название VFD022E43A

Цена указана c НДС*

34 416 ₽
Подробнее
VFD037E43A
Название VFD037E43A

Цена указана c НДС*

40 752 ₽
Подробнее
VFD055E43A
Название VFD055E43A

Цена указана c НДС*

44 640 ₽
Подробнее
VFD075E43A
Название VFD075E43A

Цена указана c НДС*

50 112 ₽
Подробнее
VFD110E43A
Название VFD110E43A

Цена указана c НДС*

70 056 ₽
Подробнее
VFD150E43A
Название VFD150E43A

Цена указана c НДС*

91 872 ₽
Подробнее
VFD185E43A
Название VFD185E43A

Цена указана c НДС*

110 016 ₽
Подробнее
VFD220E43A
Название VFD220E43A

Цена указана c НДС*

118 440 ₽
Подробнее
Характеристики

Основные характеристики:

  • Настраиваемая характеристика V/F и векторное управление;
  • Встроенный программируемый логический контроллер (PLC);
  • ПИД-регулятор;
  • Допускается плотная установка;
  • Простота обслуживания;
  • Модульная конструкция;
  • Связь по MODBUS (скорость до 38400 бит/сек), а также модули Profibus DP, DeviceNet, LonWorks, CANopen;
  • Гибкое расширение входов/выходов;
  • Совместное использование шины DC BUS;
  • Соответствие директивам RoHS;
  • Встроенный РЧ-фильтр;
  • Контроль температуры двигателя (РТС-термистор).

Технические характеристики VFD-E

Рабочие характеристики

Метод управления SPWM (синусоидальная ШИМ); V/f или бездатчиковое векторное управление
Выходная частота (Гц) 0.1 ~ 599.00Гц (разрешение 0.01 Гц)
Характеристики момента Автоматическая компенсация момента и скольжения; пусковой момент: 150% на 3.0Гц
Перегрузочная способность 150% от номинального тока в течение 1 мин
Пропускаемые частоты Три зоны, с диапазоном 0.1 ~ 400 Гц
Время разгона/ замедления 0.1 ~ 600 сек. (по 2 независимые уставки)
Функции работы Встроенный ПЛК, AVR, S-кривая разгона/замедления, ограничение напряжения и тока, запись 5 отказов, блокировка реверса, перезапуск при пропадании питания, тормож. пост, током, автоматическая компенсация момента/скольжения, автотестирование двигателя, ограничение выходной частоты, блокировка изменения параметров, ПИД-регулятор, счетчик импульсов, MODBUS, сброс аварии, авторестарт после аварии, режим автоматического энергосбережения, спящий режим, импульсный выход, управление встроенным вентилятором, основная/ дополнительная частота, переключение между двумя источниками задания частоты и их комбинация, NPN/PNP входы
Функции защиты Повышенное и пониж. напряжение, перегрузка и недогрузка по току, внешнее отключение, короткое замыкание, замык. на землю, перегрев радиатора, электр. тепловое реле, перегрев двигателя (РТС)

Условия эксплуатации

Класс защиты IP20
Степень загрязнения 2
Место установки Высота до 1000м над уровнем моря, внутри помещений без наличия агрессивных сред
Рабочая температура окружающей среды -10°С ~ + 50°С (40°С при плотной установке) без конденсата и инея
Температура хранения/ транспортировки -20°С - 60°С
Влажность окр. среды до 90% RH (без конденсата)
Вибростойкость 9.80665м/с2(1 G) до 20Гц, 5.88м/с2 (0.6G) от 20 до 50Гц
Сертификация ЕАС, СЕ, UL, RoHS
Применение

Основные области применения:

  • Подъемно-транспортные механизмы: ленточные конвейеры, автоматические двери, вращающиеся заслонки, небольшие лифты, лебедки, эскалаторы, элеваторы, механизмы авто-парковки, кран-балки и др.
  • Пищевая промышленность: ломтерезки, миксеры, смесители и др.
  • Металлообработка: шлифовальные, фрезерные, сверлильные, небольшие токарные станки, прессы и т.п.
  • Деревообработка: продольно-строгальные станки, пилы, деревообрабатывающие станки, несложные вырубные машины, устройства нанесения покрытия и др.
  • Насосно-вентиляционное оборудование: системы кондиционирования зданий, канализационные системы, циркуляционные системы с постоянным давлением, насосы для водоснабжения зданий, сельскохозяйственные насосы, управление температурой в печах, компрессоры, вентиляторы для теплообмена, насосы для фонтанов, сушильные камеры и др.
  • Бумажная/текстильная промышленность: вязальные машины, кругло- и плоскопрядильные машины, перемоточно-разрезные станки, печатные машины, промышленные швейные машины и др.
  • Другие области применения: гладильные машины, пульверизаторы, "бегущая" дорожка, намотчики/размотчики, промышленные стиральные машины, авто мойки, упаковочные машины, центрифуги, экструдеры и т.д.

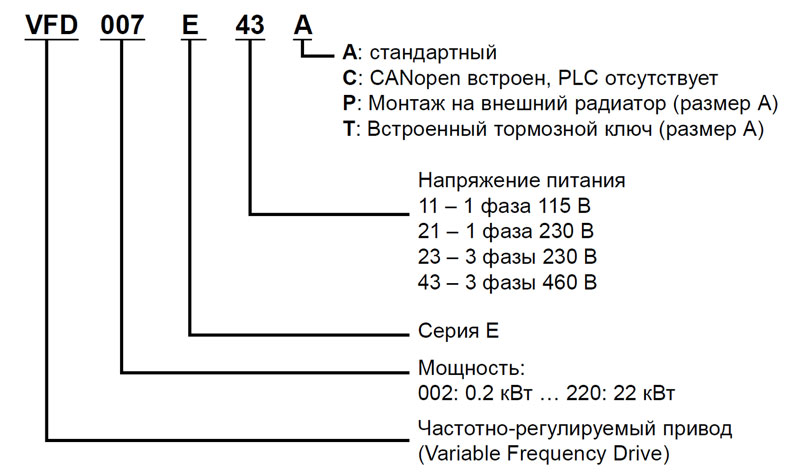

Системы обозначений
