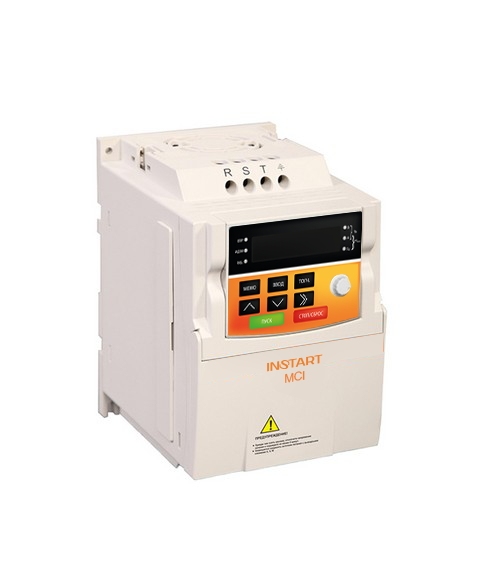

Преобразователи частоты INSTART серии МCI – специально разработаны для большого количества стандартных применений. Преобразователи частоты серии MCI предназначены для управления трехфазными асинхронными электродвигателями в диапазоне мощностей от 0.4 до 630 кВт и имеют все функциональные возможности современного преобразователя частоты общего назначения.
Цена указана c НДС*
24 320 ₽
Цена указана c НДС*
24 320 ₽
Цена указана c НДС*
25 745 ₽
Цена указана c НДС*
25 745 ₽
Цена указана c НДС*
28 595 ₽
Цена указана c НДС*
28 595 ₽
Цена указана c НДС*
27 550 ₽
Цена указана c НДС*
27 550 ₽
Цена указана c НДС*
29 260 ₽
Цена указана c НДС*
29 260 ₽
Цена указана c НДС*
73 530 ₽
Цена указана c НДС*
73 530 ₽
Цена указана c НДС*
82 175 ₽
Цена указана c НДС*
82 175 ₽
Цена указана c НДС*
99 940 ₽
Цена указана c НДС*
99 940 ₽
Цена указана c НДС*
108 965 ₽
Цена указана c НДС*
108 965 ₽
Цена указана c НДС*
30 780 ₽
Цена указана c НДС*
30 780 ₽
Цена указана c НДС*
31 825 ₽
Цена указана c НДС*
31 825 ₽
Цена указана c НДС*
36 765 ₽
Цена указана c НДС*
36 765 ₽
Цена указана c НДС*
49 590 ₽
Цена указана c НДС*
49 590 ₽
Цена указана c НДС*
55 670 ₽
Цена указана c НДС*
55 670 ₽| модель преобразователя частоты | Соответствующий двигатель (кВт) | Номинальный ток на выходе (А) | Тормозной модуль | Дроссель постоянного тока | ||
|---|---|---|---|---|---|---|
| G | P | G | P | |||
| Вход: 1 фаза, 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||||||
| MCI-G0.4-2B | 0.4 | 2 | Встроен | Не встроен | ||
| MCI-G0.75-2B | 0.75 | 4 | ||||
| MCI-G1.5-2B | 1.5 | 7 | ||||
| MCI-G2.2-2B | 2.2 | 10 | ||||
| Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||||||
| MCI-G0.75-4B | 0,75 | 3,0 | Встроен | Не встроен | ||
| MCI-G1.5-4B | 1,5 | 4,5 | ||||
| MCI-G2.2-4B | 2,2 | 6,0 | ||||
| MCI-G4.0-4B | 4,0 | 9,5 | ||||
| MCI-G5.5/Р7.5-4B | 5,5 | 7,5 | 13 | 17 | ||
| MCI-G7.5/Р11-4B | 7,5 | 11 | 17 | 25 | ||
| MCI-G11/Р15-4BF | 11 | 15 | 25 | 32 | Встроен | |
| MCI-G15/Р18.5-4BF | 15 | 18,5 | 32 | 37 | ||
| MCI-G18.5/Р22-4B | 18,5 | 22 | 37 | 45 | Не встроен | |
| MCI-G18.5/Р22-4 | 18,5 | 22 | 37 | 45 | Не встроен | |
| MCI-G22-4B | 22 | 45 | Встроен | |||
| MCI-G22-4 | 22 | 45 | Не встроен | |||
| MCI-G22/P30-4 | 22 | 30 | 45 | 60 | ||
| MCI-G30/P37-4 | 30 | 37 | 60 | 75 | ||
| MCI-G37/P45-4 | 37 | 45 | 75 | 90 | ||
| MCI-G45/P55-4 | 45 | 55 | 90 | 110 | ||
| MCI-G55/P75-4 | 55 | 75 | 110 | 152 | ||
| MCI-G75/P90-4 | 75 | 90 | 152 | 176 | ||
| MCI-G90/P110-4 | 90 | 110 | 176 | 210 | ||
| MCI-G110/P132-4 | 110 | 132 | 210 | 253 | ||
| MCI-G132/P160-4 | 132 | 160 | 253 | 300 | ||
| MCI-G160/P185-4 | 160 | 185 | 300 | 340 | ||
| MCI-G185/P200-4 | 185 | 200 | 340 | 380 | ||
| MCI-G200/P220-4F | 200 | 220 | 380 | 420 | Не встроен | Встроен |
| MCI-G220-4F | 220 | 420 | ||||
| MCI-P250-4F | 250 | 480 | ||||
| MCI-G250/P280-4F | 250 | 280 | 480 | 540 | ||
| MCI-G280/P315-4F | 280 | 315 | 540 | 600 | ||
| MCI-G315/P355-4F | 315 | 355 | 600 | 680 | ||
| MCI-G355/P375-4F | 355 | 375 | 680 | 710 | ||
| MCI-G375/P400-4F | 375 | 400 | 710 | 750 | ||
| MCI-G400-4F | 400 | 750 | ||||
| MCI-P500-4F | 500 | 930 | ||||
| MCI-G500-4F | 500 | 930 | ||||
| MCI-G630-4F | 630 | 1200 | ||||
Общепромышленный режим (G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
| Параметры | Описание | |
| Основные параметры | ||
| Диапазон напряжения и частоты на входе | 1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% |
|
| Диапазон напряжения
и частоты на выходе |
3 ~ 0-Uвх, 0 – 599 (опция – до 3200) Гц | |
| Диапазон мощностей | 0.4 ~ 630 кВт | |
| Тип подключаемого электродвигателя | Трехфазный асинхронный с КЗР | |
| Методы управления | Скалярный
Векторный с разомкнутым контуром (бездатчиковый SVC) |
|
| Перегрузочная способность (не чаще 1 раза в 10 минут) | G: 60 с при 150% ном. тока; 3 с при 180% ном. тока
P: 60 с при 120% ном. тока; 3 с при 150% ном. тока |
|
| Несущая частота | 0.5 ~ 16 кГц | |
| Пусковой момент | G: 0.5 Гц/150% (SVC)
Р: 0.5 Гц/100% |
|
| Диапазон скоростей | 1:100 (SVC) | |
| Точность отображения выходной частоты | Цифровое задание: 0.02 Гц
Аналоговое задание: максимальная частота х 0.1% |
|
| Точность постоянной скорости | ±0.5% (SVC) | |
| Точность управления моментом | ±5% (SVC) | |
| Увеличение момента (U/f) | Автоматическое
Ручное 0.1%…30.0% |
|
| Характеристика зависимости (U/f) | Прямая
Квадратичная Ломаная по нескольким точкам |
|
| Характеристика разгона/замедления | 4 линейных (выбор с помощью дискретных входов),
S-кривая 1 и S-кривая 2 |
|
| Функция AVR | Автоматическая стабилизация выходного напряжения | |
| Фильтр ЭМС | Встроен | |
| Функциональные возможности | ||
| Панель управления | Съемная до 10м | |
| Управление в векторном режиме | По скорости/по моменту | |
| Встроенные расширенные функции | 2 таймера, виртуальное реле задержки времени, быстрое ограничение тока, 4-х контурный модуль вычислений (сложение, вычитание, умножение, деление, определение значений и интегральные операции), отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) | |
| Динамическое торможение | Торможение постоянным током | |
| Толчковый режим | Толчковую частоту и время изменения скорости можно задавать отдельно. Можно настроить приоритетный толчковый режим в рабочем состоянии | |
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней | |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций | |
| ПИД-управление | Реализация системы управления с 2 датчиками обратной связи | |
| Безостановочная работа | При пропадании питания:
менее 15 мс – непрерывная работа более 15 мс – автоперезапуск |
|
| Сетевые протоколы | Modbus RTU встроен | |
| Опции и аксессуары | Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование | |
| Защитные функции | Полный комплекс | |
| Защитное покрытие плат | С2С базовое, С3С опция | |
| Степень защиты | IP20 | |
| Управление | ||
| Каналы команды запуска | Панель, клеммы, сетевой протокол | |
| Задание частоты | 14 типов основных и вспомогательных источников задания частоты | |
| Задание момента | 14 типов источников задания вращающего момента | |
| Источник питания | +10 В DC; +24 В DC | |
| Входы управления | 5-цифровых (DI2~DI6), клемму DI6 которого можно использовать в качестве входа для высокоскоростного импульсного входного сигнала. Возможно использовать только встроенный источник питания 2-канальный разъем аналогового входного сигнала (VF1, VF2), который можно использовать как вход сигнала напряжения (0~10 В) или токового сигнала (0/4~20 мА). После настройки его можно использовать как разъем входного цифрового сигнала | |
| Выходы управления | 1-канальный разъем аналогового выходного сигнала (FM1), который можно использовать не только как выход сигнала напряжения (0 ~ 10 В), но и как выход токового сигнала (0/4 ~ 20 мА)
1-канальный релейный выход (T1), не более 30 В пост.тока/3 A и не более 250 В переменного тока/3 A |
|
| Условия окружающей среды | ||
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата | |
| Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках) | |
| Температура окружающей среды | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) | |
| Относительная влажность | Относительная влажность ниже 90%, без конденсации | |
| Охлаждение | Принудительное | |
| Вибрация | Менее 5.9 м/с (0.6 g) | |
| Температура хранения | От -20 до +55 °С | |
| Модель | Теплоотдача, Вт |
|---|---|
| MCI-G0.4-2B | 34 |
| MCI-G0.75-2B | 52 |
| MCI-G1.5-2B | 77 |
| MCI-G2.2-2B | 98 |
| MCI-G0.75-4B | 41 |
| MCI-G1.5-4B | 54 |
| MCI-G2.2-4B | 79 |
| MCI-G4.0-4B | 98 |
| MCI-G5.5/Р7.5-4B | 180 |
| MCI-G7.5/Р11-4B | 240 |
| MCI-G11/Р15-4BF | 347 |
| MCI-G15/Р18.5-4BF | 460 |
| MCI-G18.5/Р22-4B | 530 |
| MCI-G18.5/Р22-4 | 530 |
| MCI-G22-4B | 590 |
| MCI-G22-4 | 590 |
| MCI-G22/P30-4 | 653 |
| MCI-G30/P37-4 | 880 |
| MCI-G37/P45-4 | 1110 |
| MCI-G45/P55-4 | 1180 |
| MCI-G55/P75-4 | 1420 |
| MCI-G75/P90-4 | 1580 |
| MCI-G90/P110-4 | 1840 |
| MCI-G110/P132-4 | 2150 |
| MCI-G132/P160-4 | 2590 |
| MCI-G160/P185-4 | 3200 |
| MCI-G185/P200-4 | 3800 |
| MCI-G200/P220-4F | 4600 |
| MCI-G220-4F | 4900 |
| MCI-P250-4F | |
| MCI-G250/P280-4F | 6000 |
| MCI-G280/P315-4F | 7200 |
| MCI-G315/P355-4F | 9000 |
| MCI-G355/P375-4F | 10500 |
| MCI-G375/P400-4F | |
| MCI-G400-4F | 12200 |
| MCI-P500-4F | |
| MCI-G500-4F | 15700 |
| MCI-G630-4F | 18400 |
Все применения, где не требуется векторное управление с замкнутым контуром (наличие энкодера):

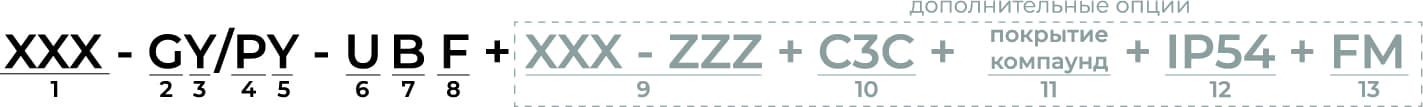

1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. Встроенный ЭМС фильтр (C2)
13. IP54
14. Пожарный режим
*Общепромышленный режим (тяжелый, G) – используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
**Насосный режим (нормальный, P) – используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент.
Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
