Преобразователи частоты Optimus Drive AD800

Uпит, В

Диапазон мощностей, кВт

1Ф/200

0.37~2.2

3Ф/380

0.75~630

Модульная конструкция преобразователей Optimus Drive позволяет сконфигурировать ПЧ с минимальной ценой набора под конкретную задачу пользователя.

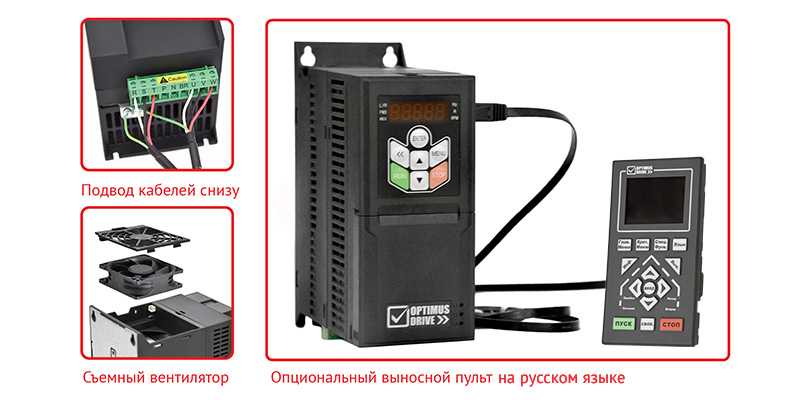

За основу берется силовой модуль (AD800-…-PU01 или AD800-…-PU00) в зависимости от требуемого функционала. На силовой модуль, если требуется, устанавливается модуль управления (CU0B или CU04) и/или подключается выносной пульт управления

Uпит, В

Диапазон мощностей, кВт

1Ф/200

0.37~2.2

3Ф/380

0.75~630

Документация

Модельный ряд

Характеристики

Применение

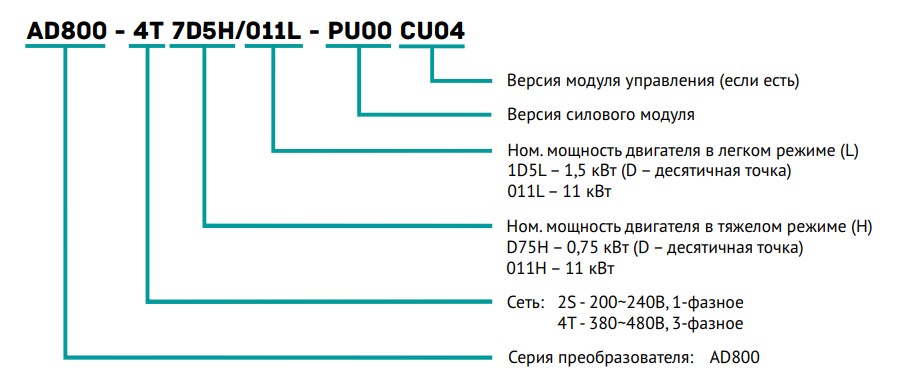

Системы обозначений

Модельный ряд

Название AD800-2S1D5-PU00CU04

Цена указана c НДС*

$165

Параметры		Значение
Выходное напряжение		3 фазы, 0~100% входного напряжения
Выходная частота		0~590 Гц
Управление	Метод управления	V/F, Векторный
	Стартовый момент	0,5 Гц 150%
	Перегрузочная способность	Тяжелый режим: 150% 60 сек, 180% 3 сек Легкий режим (если поддерживается моделью): 120% 60 сек, 150% 3 сек
	Частота ШИМ	0.37~22/30 кВт: 2~16 кГц от 30/37 кВт: 2~12 кГц
	Разрешение по скорости	Дискретное: 0.001 Гц; аналоговое: 0,5% максимального значения
	Погрешность по скорости в открытом контуре скорости	±0,5% номинальной скорости
	Источник командного задания	Пульт управления, дискретные входы, коммуникационная сеть
	Сигнал обратной связи	Пульт управления, аналоговые входы, импульсные входы, коммуникационная сеть
	Задание разгона / замедления	4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Основные функции		Управление скоростью без обратной связи, управление скоростью с обратной связью (кроме моделей PU0B), работа по программе, управление моментом (с/без датчика скорости, кроме моделей PU0B), автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д. Примечание: Замкнутый контур скорости или управление моментом с датчиком скорости работают только если установлены модуль управления CU00 и PG-плата.
Функции управления		Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона / замедления, механический тормоз, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты		Короткое замыкание, от неисправности заземления, потеря фазы, недостаточное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.
Условия эксплуатации	Уровень защиты	IP20
	Защитное покрытие плат	3C3
	Рабочая температура	Рабочий диапазон: -10 ~ 60°C В тяжелом режиме: номинальный ток до 50°C, снижение от 50°C В легком режиме: номинальный ток до 40°C, снижение от 40°C
	Влажность	5%-85% (без образования конденсата до 95%)
	Вибрации	1,14g
	Высота установки	1000 м, от 1000 м со снижением номинальных характеристик
	Длина моторного кабеля	Экранированный кабель: до 50 м; неэкранированный кабель: до 100 м
Гарантия		3 года

Преобразователи частоты Optimus Drive AD800

Преобразователи частоты Optimus Drive AD800

Параметры серии AD800

Некоторые области применения:
